Станок для лазерной резки труб с тремя патронами в основном предназначен для резки толстых, больших тяжелых труб и обеспечивает нулевую хвостовую резку, улучшает использование материала Он с двумя пневматическими патронами Шрифт и спина, один электрический патрон посередине, три патрона можно зажимать и резать одновременно, точность резки высока.

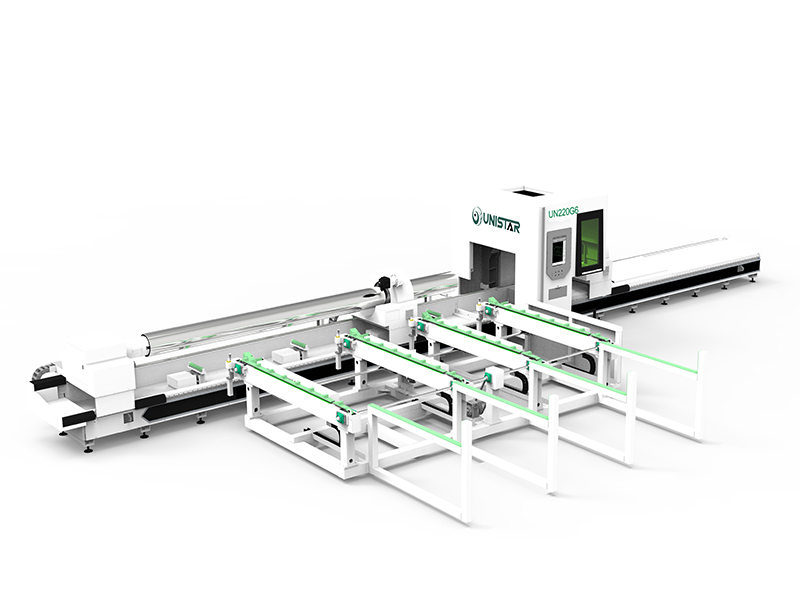

Что такое станок для резки труб волоконным лазером с тремя патронами?
Станок для лазерной резки труб с тремя патронами в основном предназначен для резки толстых, больших тяжелых труб и обеспечивает нулевую хвостовую резку, улучшает использование материала Он с двумя пневматическими патронами Шрифт и спина, один электрический патрон посередине, три патрона можно зажимать и резать одновременно, точность резки высока. Патрон имеет функцию саморегулирующегося центра, который может осуществлять быстрое центрирование и зажим, поддерживать горизонтальное состояние трубы в процессе резки, система имеет функцию автоматического поиска кромки для уменьшения столкновения режущей головки.
Профессиональный лазерный труборез с тремя патронами в основном используется для металлической квадратной трубы, круглой трубы, прямоугольной трубы, овальной трубы, поясной трубы, D-образной трубы, шестиугольной трубы и других труб специальной формы, усечения опорной трубы, резки отверстий, выемки, резки формы.
Волоконно-оптический лазерный резак может иметь различную мощность лазера 1000 Вт, 1500 Вт, 2000 Вт, 3000 Вт, 4000 Вт, чтобы удовлетворить различную толщину резки труб. Трехпатронный труборезный станок также может быть оснащен автоматическими функциями загрузки и разгрузки для повышения эффективности резки и экономии времени.
Преимущества трубореза для волоконного лазера для тяжелых условий эксплуатации
✔ Патрон имеет функцию саморегулирующегося центра для быстрого центрирования и зажима.
С функцией автоматического центрирования.
✔ Встроенная полная библиотека параметров процесса резки с гуманизированным интерфейсом параметров, в соответствии с типом трубы для достижения технологии обработки «настройка в один клик», производственный процесс является более интеллектуальным и эффективным
✔ Сегментированная подача и резка повышают точность резки.
✔ Конструкция с тремя патронами в сочетании с функцией двойного зажима среднего патрона может помочь в исправлении самодеформации небольших труб и повысить точность резки.
✔ Возможность достижения нулевого хвостового среза и повышения коэффициента использования материала
✔ Усовершенствованное вспомогательное вспомогательное вспомогательное устройство сервопривода используется для обеспечения эффективной поддержки, предотвращения провисания трубы и обеспечения точности обработки
✔ Высокоскоростная полностью автоматическая резка, отвечающая потребностям резки круглых труб, квадратных труб, прямоугольных труб и других труб специальной формы.
✔ Простота в эксплуатации, удобство, низкие затраты на техническое обслуживание.
✔ Профессиональное программное обеспечение для программирования резки труб, поддержка обработки угловой стали, швеллерной стали, двутавровой стали и профильной резки труб, может эффективно экономить материалы, повышать эффективность резки.
Особенности станка для лазерной резки труб

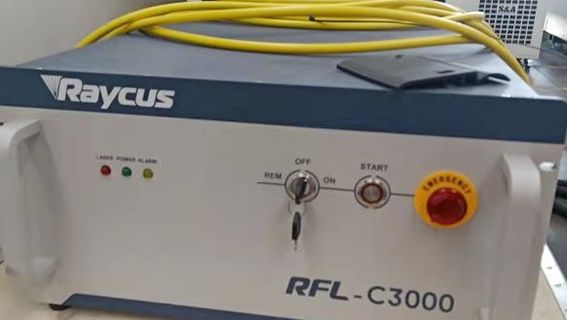

Источник лазерного излучения
● Принять лазерный источник Raycus / Max / IPG другой марки, обеспечить мощность лазера от 1 кВт до 12 кВт и более более 15 кВт, 20 кВт, 30 кВт.
● Он имеет более высокую эффективность фотоэлектрического преобразования, более низкое энергопотребление и более высокое качество луча. Волоконные лазеры компактны и готовы к использованию. Благодаря гибкому режиму лазерного выхода, он может быть легко интегрирован с оборудованием системы

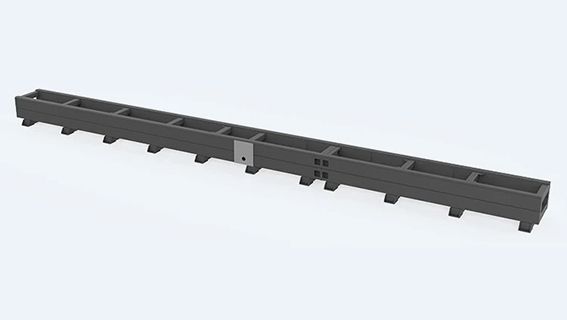

Станина станка для лазерной резки стальных труб
Высокопрочный станин для сращивания труб обрабатывается высокотемпературным отпуском, чтобы снизить внутреннее напряжение станины и избежать деформации, обеспечить стабильность основания станка для длительного использования.

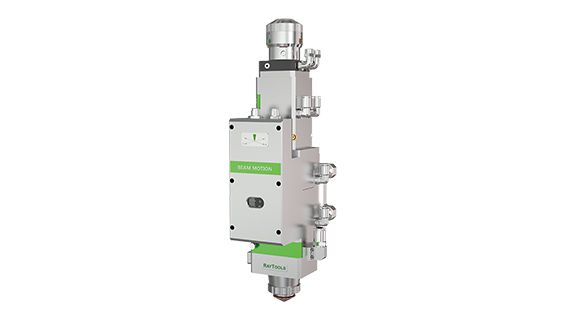

Лазерная головка Raytool
● Линзы множественной защиты: коллимационная линза для повышения защиты, эффективная защита коллимационной линзы;
● Держатель зеркала выдвижного типа: быстрая и простая замена защитных линз;
● Высокая адаптируемость: с QBH и QD и другими оптоволоконными интерфейсами может быть адаптирован к различным основным лазерам.

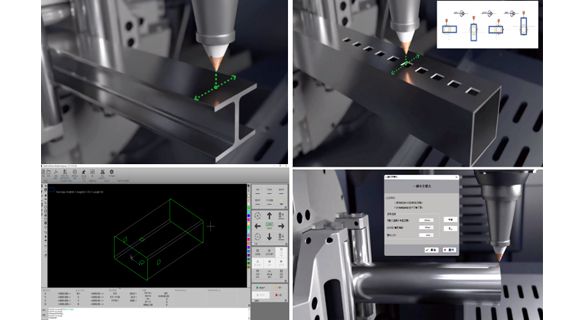

Профессиональные системы Cypcut и программное обеспечение для раскроя TubesT
● Поддерживает резку квадратных труб, круглых труб, овальных труб, L-образной стали, швеллерной стали, двутавровых балок и других специальных стальных труб.
● Одностороннее центрирование может эффективно решить проблему точности положения отверстия в трубе и повысить точность расстояния до края отверстия.

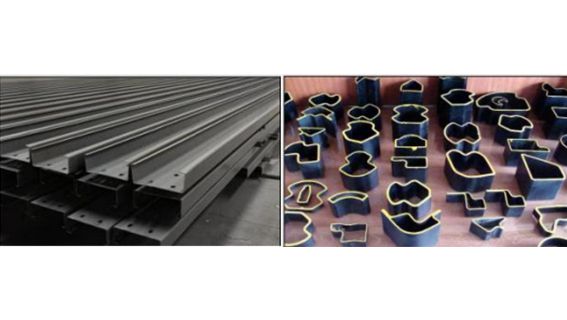

Поддержка различных видов резки стали специальной формы
Такие как двутавровая балка, швеллерная сталь, угловая сталь, овальная труба, труба в форме талии, многоугольная труба и т. Д., Автоматическое центрирование также может быть выполнено для этих труб специальной формы.

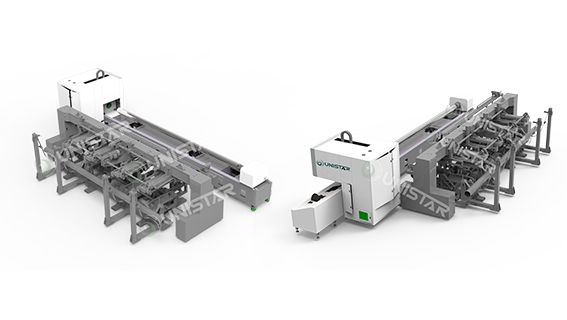

Дополнительные детали (Автоматическая система загрузки)
● Принять усовершенствованное высокоскоростное управление двигателем, ручную подачу, автоматическую подачу и автоматический зажим трубы для удовлетворения автоматического позиционирования трубы.
Функция центра
● Автоматический ручной питатель может реализовать заданное положение на другой трубе и круглой трубе, а также реализовать самоопределение центра трубы для предотвращения подачи
Обработка трубопровода в смещение патрона, что приводит к повреждению патрона
● Автоматическая ручная загрузочная машина может вводить заданные характеристики материала в программный интерфейс управления, а погрузочная машина может автоматически регулировать материал в соответствии с материалом трубы.высота и может эффективно обеспечивать надежность опоры. Загрузочная машина имеет гибкое расстояние между органами управления и регулировкой для адаптации к различной длине загрузки
Технические параметры
| Модель | ООН-220Г6 | ООН-250Г12 | ООН-350Г12 |
| Сила | 2000–6000 Вт | 2000–6000 Вт | 2000–6000 Вт |
| Эффективный диаметр круглой резки труб | Φ15-230 мм | Φ15-250 мм | Φ15-350 мм |
| Эффективный диаметр резки квадратной трубы | □15-230 мм | □20-250 мм | □15-350 мм |
| Точность позиционирования | ±0,05 мм | ±0,05 мм | ±0,05 мм |
| Точность повторного позиционирования | ±0,05 мм | ±0,05 мм | ±0,05 мм |
| Максимальная скорость движения | 110 м/мин | 110 м/мин | 80 м/мин |
| Максимальное ускорение | 1,5 г | 1,5 г | 0,8 г |
| Источник лазерного излучения | Raycus /Max/IPG | ||
| Лазерная головка | Рэйтул | ||
| Материал хвоста | Нулевое хвостообразование | ||
| Нагрузка на патрон | 300 КГ | 900 кг | |
Пример дисплея
Уголок стальной
Двутавровая балка
Круглая труба
Квадратная труба
Труба специальной формы
Угол скоса 0-45 градусов
Алюминиевая трубка
Латунь
Латунь
Где можно использовать труборез с волоконным лазером
Автомобильный
Станки для лазерной резки труб используются для производства выхлопных и впускных систем, конструкционных деталей и других компонентов для автомобильной промышленности.
Аэрокосмический
Аэрокосмическая промышленность использует эти машины для создания сложной геометрии деталей самолетов, включая рамы самолетов, шасси и компоненты двигателей.
Строительство
Профессиональные станки для лазерной резки стальных труб используются в строительной отрасли для производства деталей для крупных конструкций, таких как мосты, башни и здания. Они также используются для создания компонентов систем отопления, вентиляции и кондиционирования воздуха, лестничных ограждений и других архитектурных элементов.
Медицинский
В медицинской промышленности лазерный труборез используется для создания прецизионных компонентов для инструментов, имплантатов и устройств, требующих высокой точности и минимальной инвазивности.
Энергия
Станки для лазерной резки труб используются в энергетической промышленности, особенно при производстве солнечных панелей и ветряных турбин.
Мебель
Они также используются в мебельной промышленности для производства каркасов, ножек и других металлических компонентов для стульев, столов и других предметов.
Спортивный инвентарь
Спортивная индустрия использует эти машины для производства рамных труб, рулей и других компонентов для велосипедов, газонокосилок и другого спортивного оборудования.
Станки для резки труб волоконным лазером обеспечивают высокую точность, скорость и гибкость, что позволяет широкому спектру отраслей промышленности использовать их для производства сложных конструкций и деталей. Ожидается, что благодаря постоянным достижениям и технологическим инновациям эта технология станет более доступной для более широкого круга отраслей промышленности.
